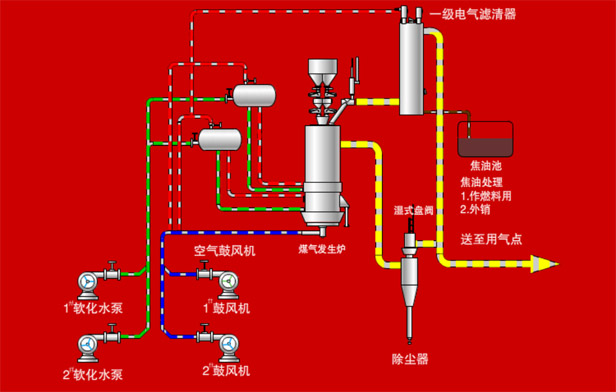

????????????? 將40~60mm的顆粒煤通過提升設備輸送到儲煤倉，程序控制的給煤設備將煤加入到兩鍛爐內。空氣鼓風機將空氣鼓入爐底，同時低壓蒸汽通過混合箱與空氣混合作為氣化劑與爐內氣化段1200℃左右高溫的半焦進行氣化反應，生成CO約30~33%，H2約為9~11%，CH4約為0.4~0.5%的可燃?xì)怏w；同時利用煤氣的余熱對干餾段的煤氣進行干餾，生成CO約29~31%，H2約為17~19%，CH4約為1~3%，CnHm約為0.2~0.4%的可燃?xì)怏w。干餾段產生的煤氣溫度為100~150℃，經由電捕焦油器捕集灰塵和焦油，然后進入煤氣匯總管，從電捕焦油器收集的水和焦油被送往焦油池暫存。由下部氣化段產生的煤氣溫度約為500~600℃，經過旋風除塵器除去大顆?；覊m后進入煤氣匯總管。上、下段的煤氣在匯總管匯集后混合，混合后的煤氣溫度約150~250℃，熱脫焦油煤氣工藝充分利用了煤氣中的顯熱，對煤氣潔凈度要求不高時可選擇此工藝。
兩段熱煤氣站工藝流程：

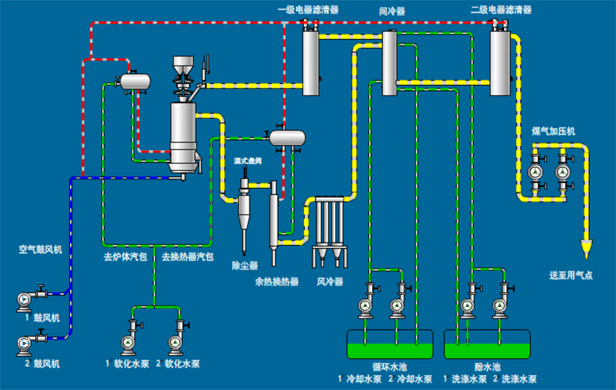

將40~60mm的顆粒煤通過提升設備輸送到儲煤倉，程序控制的給煤設備將煤加入到兩鍛爐內。空氣鼓風機將空氣鼓入爐底，同時低壓蒸汽通過混合箱與空氣混合作為氣化劑與爐內氣化段1200℃左右高溫的半焦進行氣化反應，生成CO約30~33%，H2約為9~11%，CH4約為0.4~0.5%的可燃?xì)怏w；同時利用煤氣的余熱對干餾段的煤氣進行干餾，生成CO約29~31%，H2約為17~19%，CH4約為1~3%，CnHm約為0.2~0.4%的可燃?xì)怏w。干餾段產生的煤氣溫度為100~150℃，經由電捕焦油器捕集灰塵和焦油，然后進入間冷器冷卻。從電捕焦油器收集的水和焦油被送往焦油池暫存。由下部氣化段產生的煤氣溫度約為500~600℃，經過旋風除塵器除去大顆粒灰塵后，通過風冷器降溫后進入間冷器。上、下段的煤氣在間冷器出口混合，混合后的煤氣溫度約35~50℃，經過電捕輕油器再一次捕捉灰塵和輕油后，進入煤氣儲氣柜經煤氣風機增壓后通過煤氣管線送往用氣設備或直接經煤氣風機增壓后通過煤氣管線送往用氣設備。從間冷器出來的油水混合物被分別分離，清焦油進入清焦油池，酚水進入酚水池。對于要求輸送遠距離、可調燒嘴壓力等方式可選擇此工藝。
| 規格 | YSQⅡ -2.0 |
YSQⅡ -2.4 |
YSQⅡ -2.6 |
YSQⅡ -3.0 |
YSQⅡ -3.2 |
YSQⅡ -3.4 |
YSQⅡ -3.6 |
YSQⅡ -4.0 |
YSQⅡ -4.2 |
YSQⅡ -4.5 |
|
| 型號 | CG3Q 2.0-1 |
CG3Q 2.4-1 |
CG3Q 2.6-1 |
CG3Q 3.0-1 |
CG3Q 3.2-1 |
CG3Q 3.4-1 |
CG3Q 3.6-1 |
CG3Q 4.0-1 |
CG3Q 4.2-1 |
CG3Q 4.5-1 |
|
| 爐膛內徑 （mm） |
2000 | 2400 | 2600 | 3000 | 3200 | 3400 | 3600 | 4000 | 4200 | 4500 | |
| 氣化面積 （m2） |
3.14 | 4.52 | 5.31 | 7.07 | 8.04 | 9.07 | 10.17 | 12.56 | 13.85 | 15.9 | |
| 適用煤種 | 不粘結或弱粘結無煙煤、煙煤或焦碳。煤質應符合GB-9143要求 | ||||||||||
| 煤的粒度 （mm） |
13-25，25-50 | ||||||||||
| 耗煤量 （kg/h） |
下限 Mix |
785 | 1130 | 1327 | 1766 | 2010 | 2269 | 2543 | 3140 | 3462 | 3975 |
上限 |
1036 | 1491 | 1751 | 2331 | 2653 | 2995 | 3357 | 4145 | 4570 | 5247 | |
| 氣化劑 | 空氣+水蒸汽 | ||||||||||
| 空氣消耗量 （m3/kg煤） |
2.2-2.8 | ||||||||||
| 蒸汽消耗量 （m3/kg煤） |
0.3-0.5 | ||||||||||
| 煤氣產量 （Nm3/h） |
下限 Mix |
2300 | 3300 | 3900 | 5200 | 6000 | 6800 | 7600 | 9000 | 10000 | 11000 |
| 上限 Max |
3200 | 4500 | 5300 | 7000 | 8000 | 9000 | 11000 | 12500 | 14000 | 16000 | |
| 煤氣熱值 (KJ/m3) |
6060 -6270 |
6060 -6270 |
6060 -6270 |
6060 -6270 |
6060 -6270 |
6060 -6270 |
6060 -6270 |
6060 -6270 |
6060 -6270 |
6060 -6270 |
|
| 煤氣出口壓力 （Pa） |
上段 | 1.2-2.0 | 1.2-3.0 | 1.2-2.0 | 1.2-2.0 | 1.2-2.0 | 1.2-2.0 | 1.2-2.0 | 1.2-2.0 | 1.2-3.0 | 1.2-3.0 |
| 下段 | 1.5-2.5 | 1.5-2.5 | 1.5-2.5 | 1.5-2.5 | 1.5-2.5 | 1.5-2.5 | 1.5-2.5 | 1.5-2.5 | 1.5-2.5 | 1.5-2.5 | |
| 煤氣出口溫度 （℃） |
400 -550 |
400 -550 |
400 -550 |
400 -550 |
400 -550 |
400 -550 |
400 -550 |
400 -550 |
400 -550 |
400 -550 |
|
| 最大爐底鼓風壓力 （Pa） |
7000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | |
| 飽和空氣溫度 （℃） |
50-65 | ||||||||||
| 探火孔汽封壓力 （KPa） |
＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | ＜250 | |
| 水套蒸汽產量 （kg/h） |
250-300 | 275-345 | 300-450 | 300-450 | 500-600 | 500-650 | 600-750 | 700-900 | 750-980 | 800-1000 | |
| 水套蒸汽壓力 （KPa） |
"＜250 ＜70" |
"＜250 ＜70" |
"＜250 ＜70" |
"＜250 ＜70" |
"＜250 ＜70" |
"＜250 ＜70" |
"＜250 ＜70" |
"＜250 ＜70" |
"＜250 ＜70" |
＜250 ＜70" |
|
| 加煤方式 | 自動加煤 | ||||||||||
| 加煤機驅動裝置 | 液壓驅動 | ||||||||||
| 灰盤最大轉速（r/h） | 2.97 | 1.7 | 1.7 | 1.7 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 灰盤傳動電動功率 （KW） |
7.5 | 7.5 | 7.5 | 7.5 | 11 | 11 | 11 | 11 | 15 | 15 | |
| 排渣形式 | 自動濕式排渣 | ||||||||||
