服務電話 0533-2121629

單段式煤氣站

???????????????????　 固體原料從煤氣發生爐頂部加入，隨煤氣爐的運行向下移動，在與從爐底進入的氣化劑（空氣、蒸汽）逆流相遇的同時，受爐底燃料層高溫氣體加熱，發生物理、化學反應，產生粗煤氣（即熱煤氣），溫度約450~550℃，經除塵后直接供燃燒設備適用。僅經粗除塵而未清洗凈化的混合發生爐煤氣稱為熱煤氣發生爐。

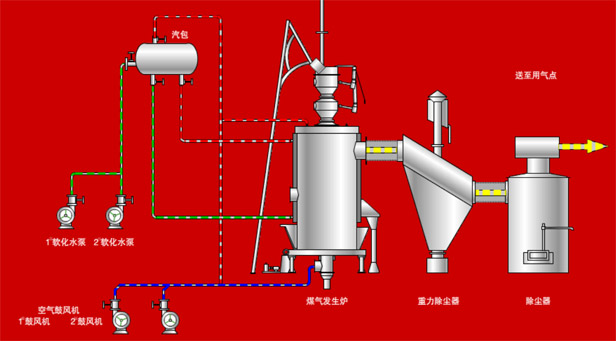

單段熱煤氣站工藝流程：

單段式冷煤氣站：

　　固體原料從煤氣發生爐頂部加入，隨煤氣爐的運行向下移動，在與從爐底進入的氣化劑（空氣、蒸汽）逆流相遇的同時，受爐底燃料層高溫氣體加熱，發生物理、化學反應，產生粗煤氣（即熱煤氣），溫度約450~550℃，經雙豎管降溫洗滌后煤氣溫度降至80℃左右，由電捕焦油器捕捉焦油。然后再經過洗滌塔二次洗滌降溫至煤氣溫度達到35~40℃，最后經電捕輕油器捕捉輕油。經清洗凈化降溫的混合發生爐煤氣稱為冷煤氣發生爐。

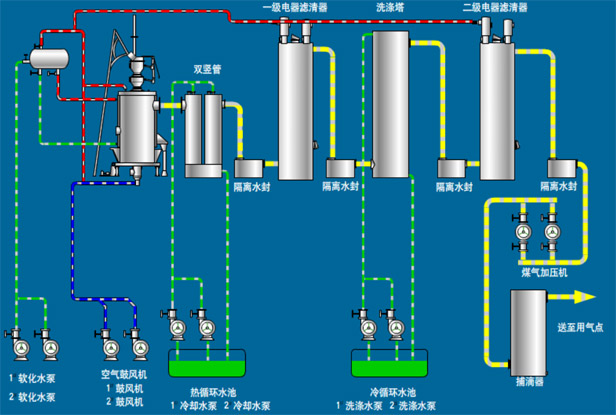

單段冷煤氣站工藝流程：

單段式煤氣發生爐性能參數：

規格 YSQ1.0 YSQ1.5 YSQ2.0 YSQ2.4 YSQ2.6 YSQ3.0 YSQ3.2 YSQ3.4 YSQ3.6
型號

CG1Q1.1

 CG1Q1.5 CG1Q2.0 CG1Q2.4 CG1Q2.6 CG1Q3.0 CG1Q3.2 CG1Q3.4 CG1Q3.6
爐膛內徑 1000 1500 2000 2400 2600 3000 3200 3400 3600
氣化面積（m2） 0.79 1.77 3.14 4.52 5.31 7.07 8.04 9.07 10.17
燃料層高度 1000 1000 1000 1000 1000 1000 1000 1000 1000
火層高度 100-300 100-300 100-300 100-300 100-300 100-300 100-300 100-300 100-300
灰層高度 100-300 100-300 100-300 100-300 100-300 100-300 100-300 100-300 100-300
適用煤種 不粘結或弱粘結無煙煤、煙煤或焦碳。煤質應符合GB-9143要求
煤的粒度 13-25，25-50
耗煤量（kg/h） 下限Mix 173 389 691 995 1167 1554 1768 1996 2339

上

限Max		 200 450 799 1151 1351 1798 2046 2310 2644
氣化劑 空氣+水蒸汽
空氣消耗量（m3/kg煤） 2.2-2.8
蒸汽消耗量（m3/kg煤） 0.3-0.5
煤氣產量（Nm3/h） 下限Mix 500 1100 2000 2900 3500 4600 5300 6000 6700
上限Max 700 1500 2700 3800 4500 6000 8800 7700 8000
煤氣熱值(KJ/m3) 5020-5650 5020-5650 5020-5650 5020-5650 5020-5650 5020-5650 5020-5650 5020-5650 5020-5650
煤氣出口壓力（Pa） ＜950 ＜980 ＜980 ＜980 ＜1500 ＜1500 ＜1500 ＜1500 ＜1500
煤氣出口溫度（℃） 400-550 400-550 400-550 400-550 400-550 400-550 400-550 400-550 400-550
最大爐底鼓風壓力（Pa） 3000 3000 3000 3000 3000 3000 3000 3000 3000
飽和空氣溫度（℃） 50-65
探火孔汽封壓力（KPa） ＜250 ＜250 ＜250 ＜250 ＜250 ＜250 ＜250 ＜250 ＜250
水套蒸汽產量（kg/h） 150-250 250-300 300-350 450-500 500-550 500-600 550-650 600-700 750-900
水套蒸汽壓力（KPa） ＜250 ＜250 ＜250 ＜250 ＜250 ＜250 ＜250 ＜250 ＜250
加煤方式 鐘罩加煤 鐘罩加煤或機械加煤 機械加煤
灰盤最大轉速（r/h） 2.87 2.76 2.23 2 1.7 1.7 1.7 1.7 1.7
灰盤傳動電動功率（KW） 3 2.2 3 3 3 5.5 11 11 11
煤斗電機功率（KW） 1.1 1.5 1.5 1.5 1.5 2.2 2.2 2.2 2.2
排渣形式 自動濕式排渣
